Projekt 04 — Embedded · Konstruktion
Candy
Safe
.jpeg)

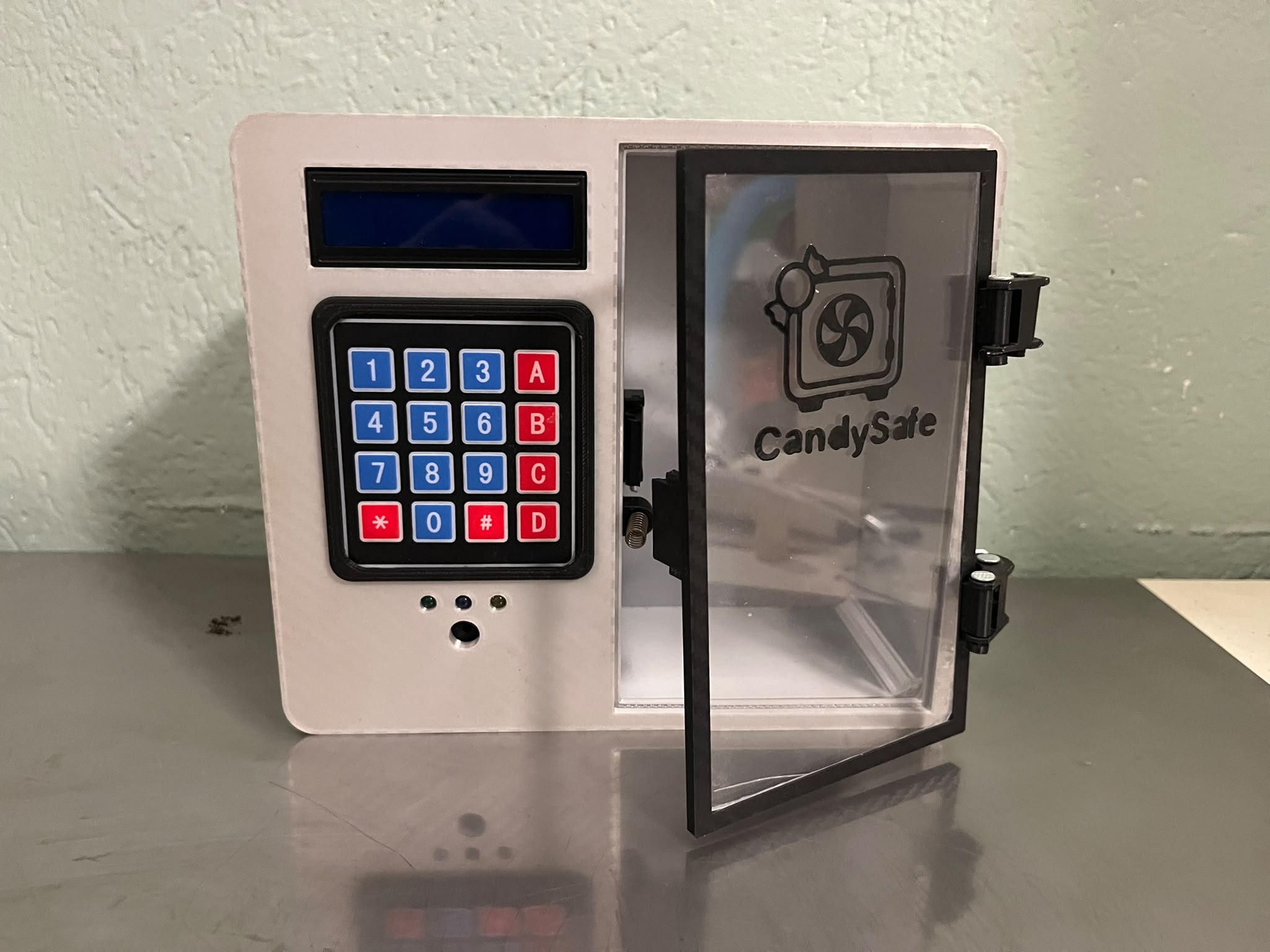

Selbst konstruierter und 3D-gedruckter CandySafe
Elektronischer Mini-Tresor
Der CandySafe ist ein selbst entwickelter kleiner Tresor, der Konstruktion, Elektronik und Programmierung miteinander verbindet. Das komplette Gehäuse wurde von mir in Siemens NX konstruiert und anschließend mit meinem Bambu Lab 3D-Drucker gefertigt.
Im Inneren befindet sich die gesamte Elektronik zur Steuerung des Safes. Als zentrale Steuereinheit kommt ein Arduino Nano zum Einsatz. Die Stromversorgung erfolgt über einen integrierten Akku, der über eine USB-C-Ladebuchse und die dazugehörige Ladeelektronik wieder aufgeladen werden kann.

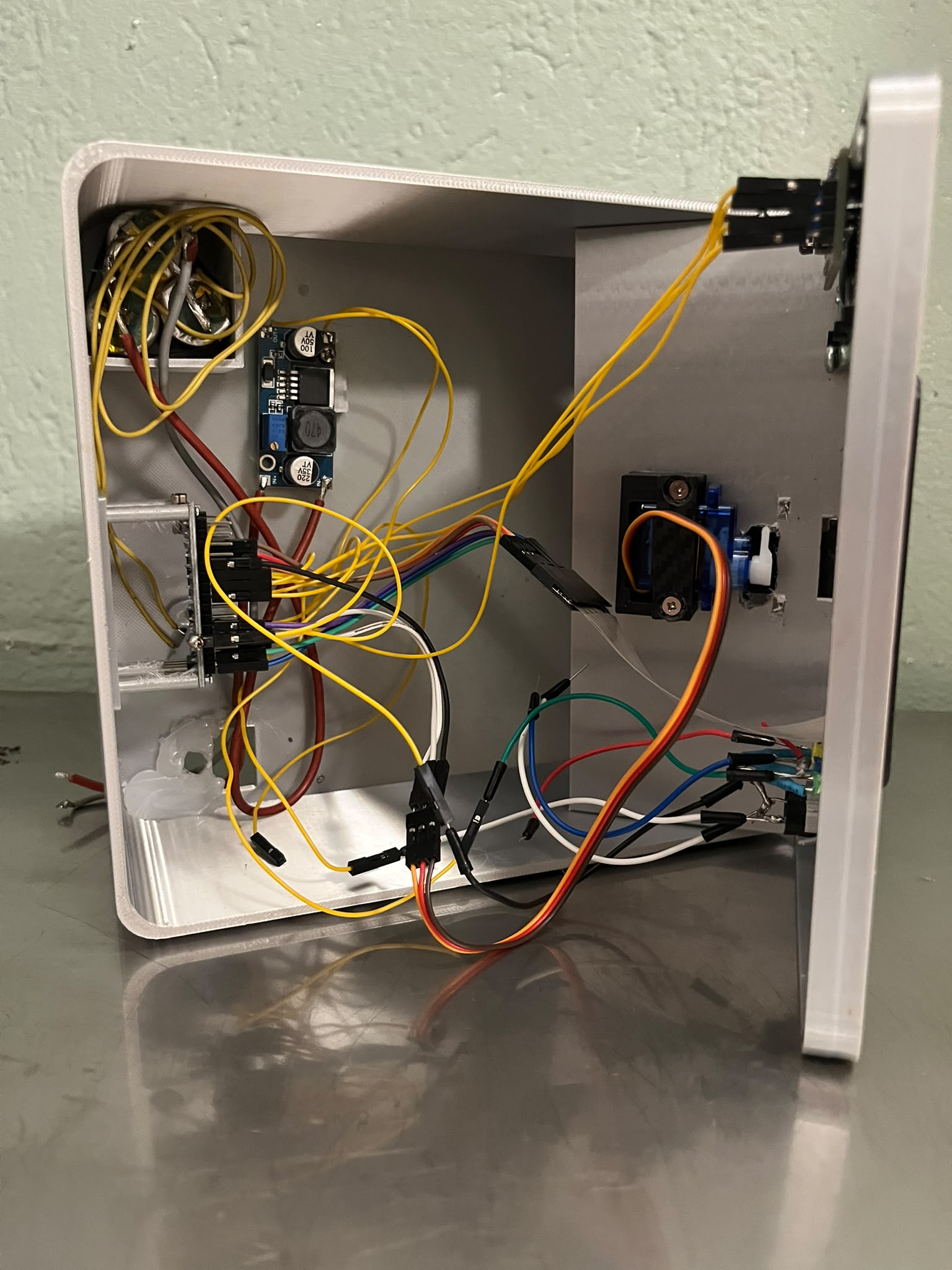

Arduino Nano, Akku und Ladeelektronik
Zur Bedienung verfügt der Safe über ein 4x4-Membran-Tastenfeld. Über dieses wird der persönliche Zahlencode eingegeben. Ein LiquidCrystal Display gibt dabei direkt Rückmeldung und fordert zur Eingabe des Passworts auf.
Wird das korrekte Passwort eingegeben, zeigt das Display die erfolgreiche Authentifizierung an. Gleichzeitig leuchtet die Status-LED grün und ein Servomotor entriegelt die Tür des Safes.

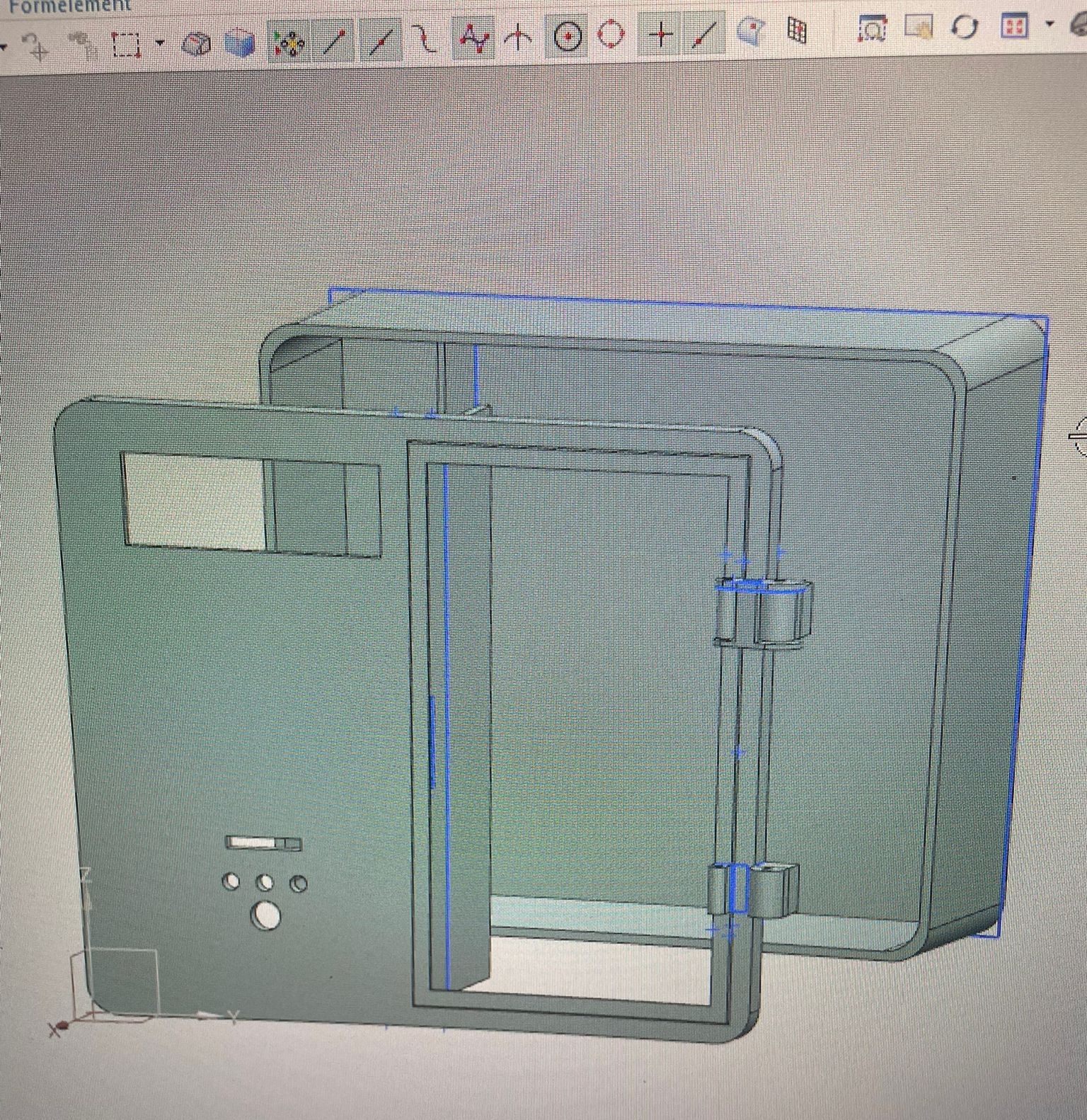

Konstruktion des Gehäuses in Siemens NX
Bei einer falschen Eingabe bleibt der Safe hingegen verschlossen. Ein Warnton signalisiert die fehlerhafte Eingabe und die Status-LED leuchtet rot.
Ein besonderes Detail ist die Tür des Safes: Ein Teil der Tür wurde aus Acrylglas gefertigt, sodass der Inhalt des Safes sichtbar bleibt, ohne die Funktion der elektronischen Verriegelung zu beeinträchtigen.
Das Projekt verbindet damit mehrere Bereiche meiner technischen Interessen: 3D-CAD-Konstruktion, additive Fertigung, Elektronik, Mikrocontroller- Programmierung und mechanische Umsetzung.
